Hoe om indekstabel op GSK218MC CNC in te stel

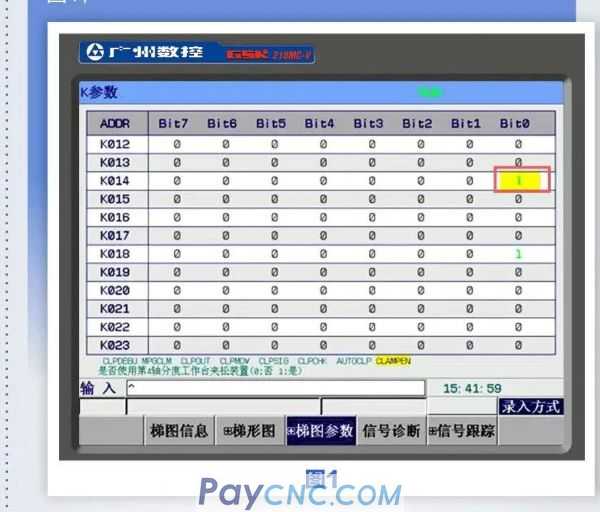

 Om die indekstabel te gebruik, moet die parameter K14.0 verander word na 1 om effektief te wees, soos getoon in Figuur 1;




Die vrystellingskode van die indekstabel is M11, en die klemkode is M10;

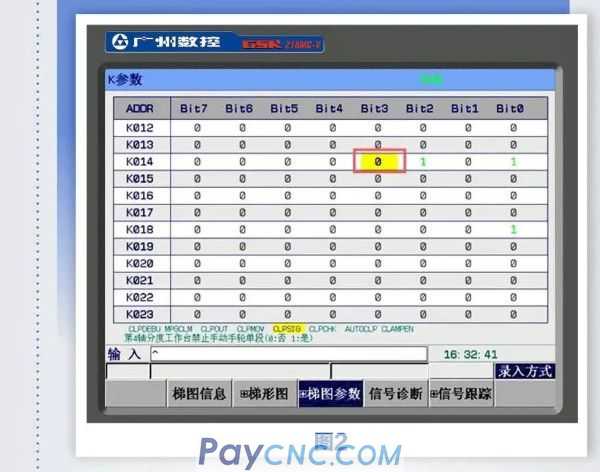

Wanneer die indekstabel gebruik word, mag die vierde as op geen manier gedraai word nie, as die indekstabel vasgeklem is, kan die program uitgevoer word om die vierde as te draai, en die parameter K14.3 word gebruik om te bepaal of dit moet toelaat Gebruik die handwiel om die vierde as met die hand los te maak, soos getoon in Figuur 2;

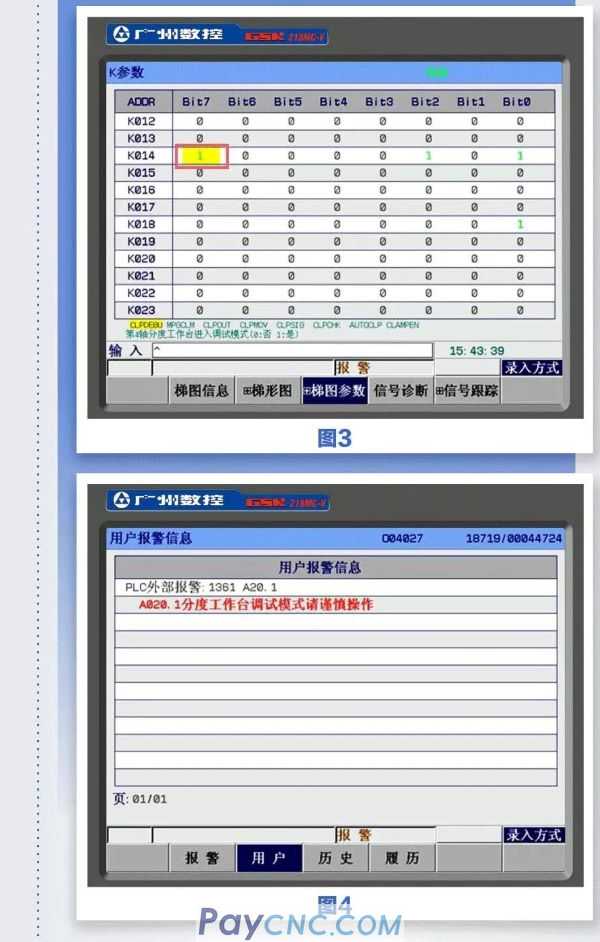

As u die rotasie van die vierde as moet ontfout, verander K14.7 na 1, soos getoon in Figuur 3, gaan dan na die werktafel-indekseringstabel-ontfoutingsmodus, en die PLC-aanhaling A20.1 verskyn, soos getoon in Figuur 4, die alarm word geïgnoreer en die handwielmodus is nou Die vierde as kan vrylik beweeg word sonder om inmekaar te hang met die sein van die los klem op sy plek;

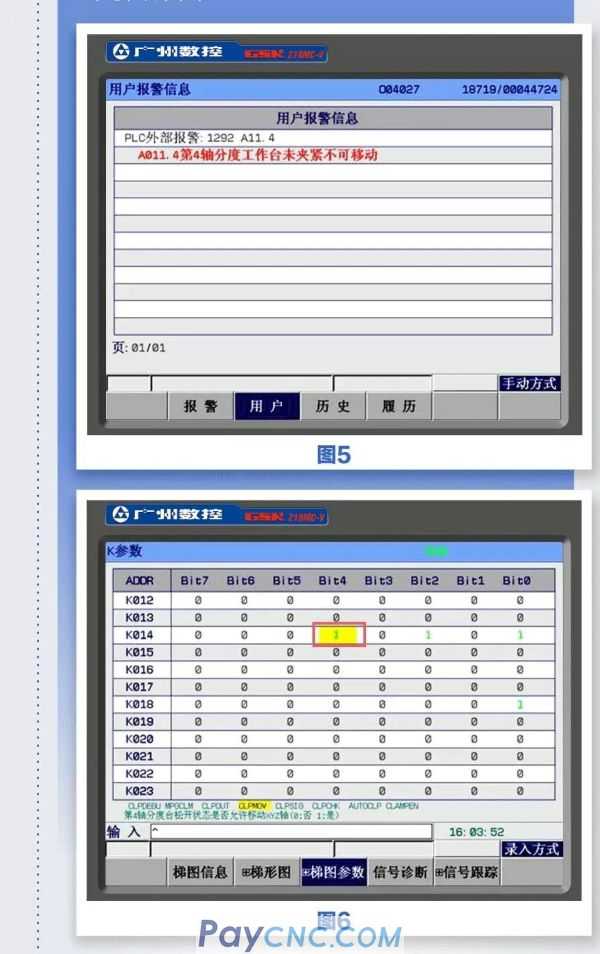

Wanneer die indeksietabel vrygestel word, sal 'n alarm verskyn wanneer XYZ beweeg word, soos getoon in Figuur 5. Geen beweging word toegelaat nie. As die gebruiker nie hierdie beperking benodig nie, verander slegs K14.4 na 1, soos getoon in Figuur 6;

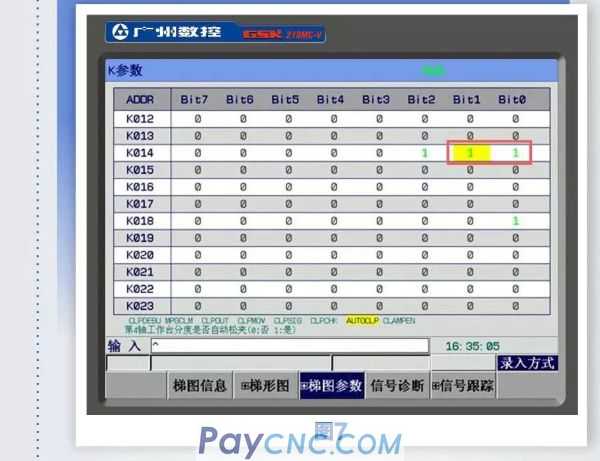

Die indekstabel laat die klem outomaties vry. Die M10- en M11-kodes kan nog steeds gebruik word om die klem vry te laat wanneer die indekstabel gebruik word vir die outomatiese klem-ontkoppelingsmodus; die vierde as moet as die draai-as ingestel word en vier skakels om die outomatiese klem-loslaattoestel van die werktafel te gebruik. Stel die volgende parameters in: stel K14.0 op 1, en stel K14.1 op 1, soos getoon in Figuur 7.

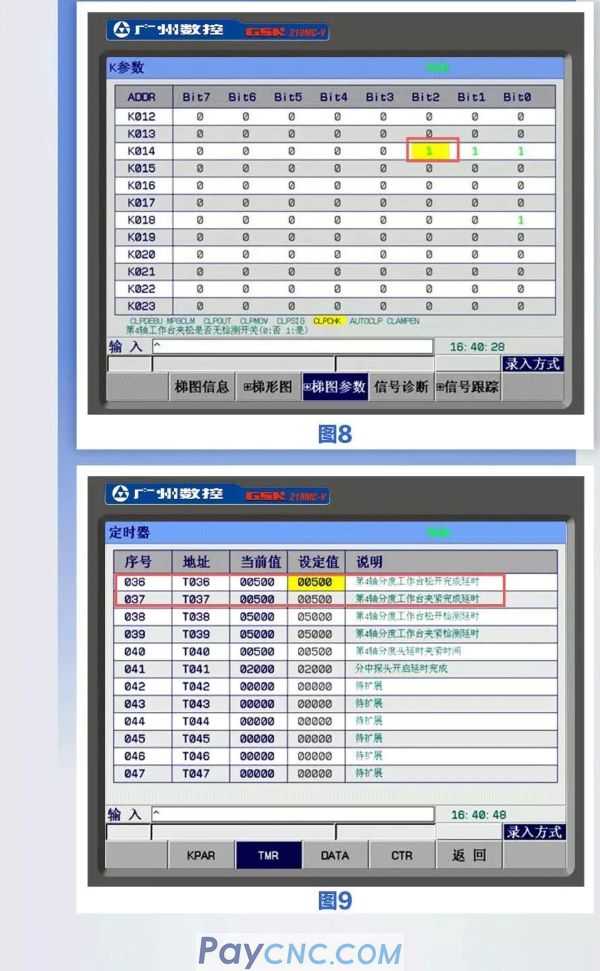

Die indekseringstabel hoef nie die skakelaars vir ontkoppeling van vrylating en klem te installeer nie. As die skakelaar nie geïnstalleer is nie, moet die parameter K14.2 verander word na 1, soos getoon in Figuur 8. Wanneer die skakelaar nie geïnstalleer is nie, word die timers T0036 en T0037 as virtuele vrystellings gebruik. In-posisie en klem-in-posisie vertraging opsporing, moet die gebruiker hierdie tyd instel volgens die snelheid van die meganiese werking, die standaard is 500ms, soos getoon in Figuur 9;
